Funcionamiento alternativo de dos grupos electrógenos

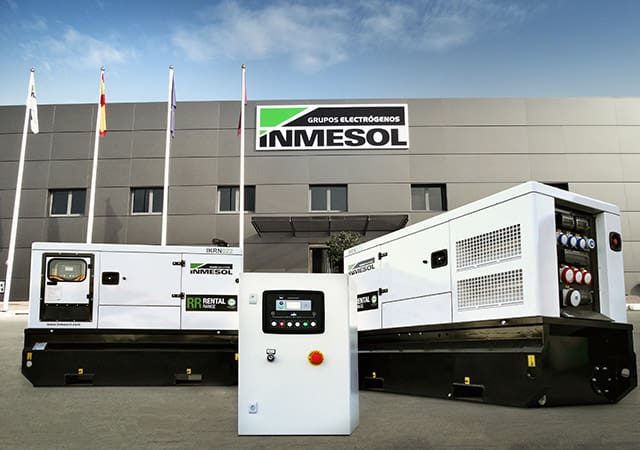

Una solución muy demandada actualmente en el sector del grupo electrógeno, ante aplicaciones donde no existe una red de suministro eléctrico o esta es una red muy débil o poco fiable, es el uso de parejas de grupos electrógenos funcionando en la modalidad de «grupo reserva grupo (dual mutual stand-by)«.
La configuración de esta aplicación consiste en cualquier pareja de grupos electrógenos que dispongan de arranque remoto. Ambos generadores se conectan a un cuadro de conmutación ATS con centralita DSE 334.
La programación de la centralita DSE334, permitirá un uso alternativo de los dos grupos electrógenos según el tiempo estipulado, y en el caso en el que se produjera algún posible fallo en uno de ellos, el otro automáticamente arranca y lo sustituye rápidamente.
Con este sistema se consigue:
- Garantizar el suministro eléctrico sin interrupción de manera prolongada.
- Realizar labores de mantenimiento sin interrumpir de manera prolongada el suministro eléctrico.
- Aumentar la vida útil de los grupos electrógenos
Con el uso de un único grupo electrógeno en aplicaciones donde no existe la rede eléctrica y precisa de un suministro de energía constante, se corre el riesgo de que ante algún imprevisto que interrumpa el funcionamiento del generador o alguna labor de mantenimiento donde debe pararse el motor, se pierde el suministro. Y por último, un uso continuado de un solo motor provoca un mayor desgaste del equipo reduciéndose su vida útil.

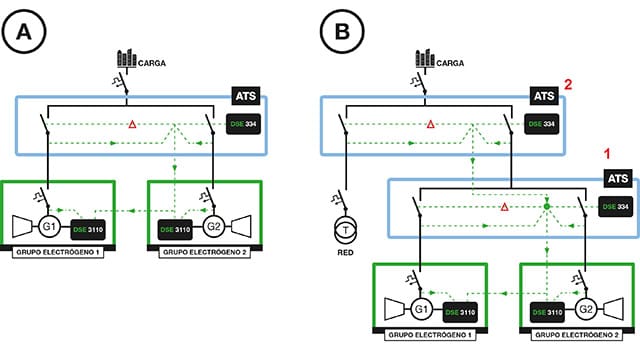

Esquemas unifilares de los dos casos donde esta aplicación es muy útil:
A) Caso en el que no existe la red eléctrica
En el esquema unifilar A pueden verse dos generadores conectados a 1 cuadro de conmutación ATS DSE334 y este a su vez a la carga que está alimentando. Cada uno de ellos va alternando el suministro de energía en función de la prioridad establecida en la programación de la DSE334 y en caso de que uno de ellos sufra algún fallo, el otro generador pasará automáticamente a suministrar la energía hasta que sea restablecido el que ha sufrido el fallo.
B) Caso en el que existe una red eléctrica débil, poco fiable o con fallos habituales.
En el caso del esquema unifilar B, existe la red eléctrica. Se añade al sistema un segundo cuadro ATS 2 DSE334 conectado a la carga, a la red y al ATS 1 a su vez conectado a los grupos electrógenos. Este ATS 2, vigila el estado de la red eléctrica, de manera que cuando se produce un fallo en ella, la central DSE334 del ATS 2 envía una señal para que arranquen los grupos en función de la prioridad establecida en la programación y disponibilidad de estos controlados por la central DSE 334 del ATS 1
REQUISITOS de los grupos electrógenos:
- Dos grupos electrógenos cualesquiera con cuadro de control, que dispongan de arranque por señal externa.
- Cada uno de los grupos deben de llevar resistencia de precaldeo y cargador de baterías.
Nota.- Cada cargador mantendrá la batería del grupo que esté parado con la corriente generada por el grupo que está trabajando

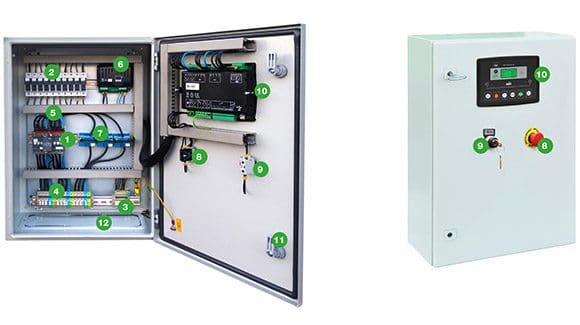

Cuadro de Conmutación Automática que permite el uso alternativo de los generadores:
Este cuadro dispone de una central tipo DSE334 programada para alternar el servicio de suministro de cada uno de los grupos electrógenos G1 y G2 que alimentan la carga, así como detecta si se produce fallo en el generador que está suministrando la energía eléctrica, enviando una señal de arranque a la centralita del otro grupo electrógeno que está en reserva, permitiendo el cambio del suministro.
La conmutación está formada por dos contactores o selectores motorizados provistos de ENCLAVAMIENTO MECÁNICO y ELÉCTRICO.
El cuadro presentado en armario metálico con grado de protección IP – 67, contiene los siguientes elementos:
- Dos contactores o selector motorizado, provistos de enclavamiento mecánico y eléctrico, que impide que puedan encontrarse ambos cerrados simultáneamente, evitando de esta manera posibles situaciones de cortocircuito.
- Fusibles de protección.
- Bornero para el control y maniobra del grupo electrógeno.
- Bornero de conexiones de los cables de potencia de entrada de grupo electrógeno, entrada de red y salida a la carga.
- Cableado de conexión de todos los elementos eléctricos del cuadro. Cada cable identificado con su número de referencia en cada extremo.
- Transformadores.
- Pulsador de paro de emergencia
- Llave de contacto (para alimentación de centralita)
- Centralita DSE 334
- Puerta frontal con llave de cierre.
- Tapa inferior para acceso de cables.
El sector del alquiler y el sector de las Telecomunicaciones entre los principales demandantes de esta aplicación.
Aplicaciones típicas de alquiler de generadores, como en construcción, eventos, espectáculos, así como sistemas de telecomunicaciones ubicados normalmente en lugares remotos donde no existe la red eléctrica son escenarios típicos donde esta opción es ideal.
